中美核心技术较量,关键就是材料技术!

发布时间: 2018-09-26 15:59:21 来源:爬爬网

核心技术到底是个啥?

把技术分分类,第一类姑且叫“可山寨技术”,或者叫“纯烧钱技术”,有人喜欢往左边烧,有人喜欢往右边烧,于是就烧出了不同的应用技术。这本质上是用旧技术整合出新玩意儿,比如,美帝登月的土星五号,土工的跨海大桥,小胡子的鼠式坦克,甚至包括中国长城和埃及金字塔。打个比方,这有点像吉尼斯纪录:最长的头发,最长的指甲,等等……这类东西,只要钱到位,搁谁都烧的出,关键看有没有需求,所以这些也可以叫应用技术。

比如这种架桥机,几个工业大国都能搞,但搞出来只能当玩具,只有土工搞出来才赚钱。

土工发家后,迸发出海量需求,推动各种烧钱的应用技术井喷,赚了钱又可以孜孜不倦地完善各种细节,于是,可以不吹牛的说,中国的应用技术已经和整个外国平起平坐。

第二类技术暂且叫“不可山寨技术”,或者叫“烧钱烧时间技术”,任何牛逼设备,你拼命往细拆,最终发现都是材料技术。

做材料和做菜差不多,番茄炒蛋的成分可以告诉你,但你做的菜就是没我做的好吃,这就是核心技术。 除了生物医学之外,核心技术说到底就是材料技术。看一串例子:

发动机,工业皇冠上的明珠,是土工最遭人诟病的短板。其核心技术说白了就是涡轮叶片不够结实,油门踩狠了就得散架,无论是航天发动机、航空发动机、燃气轮机,只要带个“机”字,土工腰杆都有点软。

材料技术除了烧钱、烧时间,有时还要点运气。还是以发动机为例:金属铼,这玩意儿和镍混一混,做出的涡轮叶片吊炸天,铼的全球探明储量大约2500吨,主要分布在欧美,70%用来做发动机涡轮叶片,这种战略物资,妥妥被美帝禁运。前几年在陕西发现一个储量176吨的铼矿,可把土工乐的,马上拼了老命烧钱,这几年苦逼生活才有了起色。

稀土永磁体,就是用稀土做的磁铁,能一直保持磁性,用处大大的。高品位稀土矿大多分布在中国,所以和“磁”相关的技术,土工比美帝还能嘚瑟,比如核聚变、太空暗物质探测等。据说,土工前几年也对美帝禁运,逼得美帝拿铼交换,外加陕西安徽刨出来的那点铼,J20的发动机才算有些眉目。

作为“工业之母”的高端机床,土工基本和男国足一个水平,只能仰望日本德国瑞士。材料是最大的限制之一,比如,高速加工时,主轴和轴承摩擦产生热变形,导致主轴抬升和倾斜,还有刀具磨损,等等,所以对加工精度要求极高的活,土工还是望“洋”兴叹。

光学晶体,土工的部分产品还能对美帝实施禁运,所以和光相关的技术都不弱,比如激光武器、量子通信。气动外形,得益于钱学森那辈人的积淀,与之相关的技术也是杠杠的。

如果我们继续罗列,就会发现,应用宽泛的基础性材料,中国还是落后外国,应用相对较窄的细分领域,中国逐渐领跑。

小盆友们坐端正,重点来了!这种关键核心材料,全球总共约130种,也就是说,只要你有了这130种材料,就可以组装出世界上已有的任何设备,进而生产出已有的任何东西。

人类的核心科技,某种程度上说,指的就是这130种材料,其中32%国内完全空白,52%依赖进口,在高端机床、火箭、大飞机、发动机等尖端领域比例更悬殊,零件虽然实现了国产,但生产零件的设备95%依赖进口。这些可不是陈芝麻烂谷子的事情,而是工信部2018年7月发布的数据,还新鲜着呢。

核心材料技术,说一句“外国仍把中国摁在地上”,一点都不过分。这其实很容易理解,毕竟发家时间不长,而材料技术不但要烧钱,更要烧时间。

这里得强调一下,应用技术并不比核心技术不重要,它需要资金、需求和社会实际情况的结合,虽然外国有能力烧,但也许一辈子都没机会烧。这儿肯定有人抬杠了:人家只是不愿意烧,不然分分钟秒杀你!呵呵,如果强行烧钱,后果参照老毛子。

磨叽半天,该回正题了,半导体芯片之所以难,是因为它不但涉及海量烧钱的应用技术,还有众多烧钱烧时间的材料技术。为了便于小盆友理解,这话得从原理说起。

芯片原理和量子力学

很多文盲觉得量子力学只是一个数学游戏,没有应用价值,呵呵,下面咱给计算机芯片寻个祖宗,请看示范:

导体,咱能理解,绝缘体,咱也能理解,小盆友们第一次被物理整懵的,怕是半导体了,所以先替各位的物理老师把这债还上。

原子组成固体时,会有很多相同的电子混到一起,但量子力学认为,2个相同电子没法待在一个轨道上,于是,为了让这些电子不在一个轨道上打架,很多轨道就分裂成了好几个轨道,这么多轨道挤在一起,不小心挨得近了,就变成了宽宽的大轨道。这种由很多细轨道挤在一起变成的宽轨道就叫能带。

有些宽轨道挤满了电子,电子就没法移动,有些宽轨道空旷的很,电子就可自由移动。电子能移动,宏观上表现为导电,反过来,电子动不了就不能导电。

好了,我们把事情说得简单一点,不提“价带、满带、禁带、导带”的概念,准备圈重点!

有些满轨道和空轨道挨的太近,电子可以毫不费力从满轨道跑到空轨道上,于是就能自由移动,这就是导体。一价金属的导电原理稍有不同。

但很多时候两条宽轨道之间是有空隙的,电子单靠自己是跨不过去的,也就不导电了。但如果空隙的宽度在5ev之内,给电子加个额外能量,也能跨到空轨道上,跨过去就能自由移动,也就是导电。这种空隙宽度不超过5ev的固体,有时能导电有时不能导电,所以叫半导体。

如果空隙超过5ev,那基本就得歇菜,正常情况下电子是跨不过去的,这就是绝缘体。当然,如果是能量足够大的话,别说5ev的空隙,50ev都照样跑过去,比如高压电击穿空气。

到这,由量子力学发展出的能带理论就差不多成型了,能带理论系统地解释了导体、绝缘体和半导体的本质区别,即,取决于满轨道和空轨道之间的间隙,学术点说,取决于价带和导带之间的禁带宽度。

半导体离芯片原理还很遥远,别急。

很明显,像导体这种直男没啥可折腾的,所以导线到了今天仍然是铜线,技术上没有任何进展,绝缘体的命运也差不多。

半导体这种暧暧昧昧的性格最容易搞事情,所以与电子设备相关的产业基本都属于半导体产业,如芯片、雷达。

下面有点烧脑细胞。

基于一些简单的原因,科学家用硅作为半导体的基础材料。硅的外层有4个电子,假设某个固体由100个硅原子组成,那么它的满轨道就挤满了400个电子。这时,用10个硼原子取代其中10个硅原子,而硼这类三价元素外层只有3个电子,所以这块固体的满轨道就有了10个空位。这就相当于在挤满人的公交车上腾出了几个空位子,为电子的移动提供了条件。这叫P型半导体。

同理,如果用10个磷原子取代10个硅原子,磷这类五价元素外层有5个电子,因此满轨道上反而又多出了10个电子。相当于挤满人的公交车外面又挂了10个人,这些人非常容易脱离公交车,这叫N型半导体。

现在把PN这两种半导体面对面放一起会咋样?不用想也知道,N型那些额外的电子必然是跑到P型那些空位上去了,一直到电场平衡为止,这就是大名鼎鼎的“PN结”。(动图来自《科学网》张云的博文)

这时候再加个正向的电压,N型半导体那些额外的电子就会源源不断跑到P型半导体的空位上,电子的移动就是电流,这时的PN结就是导电的。

如果加个反向的电压呢?从P型半导体那里再抽电子到N型半导体,而N型早已挂满了额外的电子,多出来的电子不断增强电场,直至抵消外加的电压,电子就不再继续移动,此时PN结就是不导电的。

当然,实际上还是会有微弱的电子移动,但和正向电流相比可忽略不计。

如果你已经被整晕了,没关系,用大白话总结一下:PN结具有单向导电性。

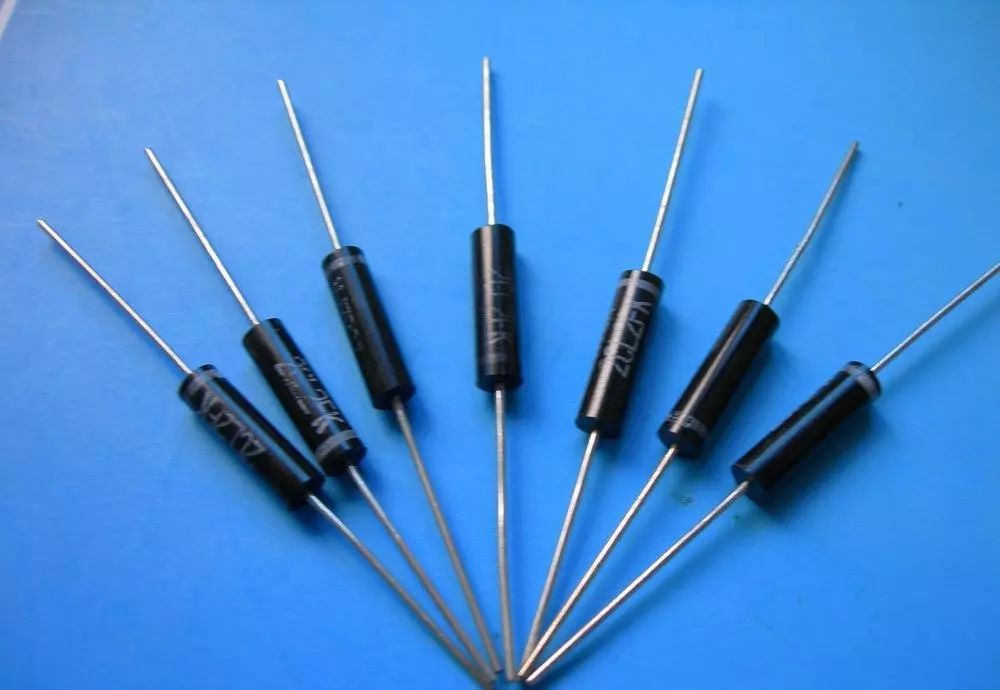

好了,我们现在已经有了单向导电的PN结,然后呢?把PN结两端接上导线,就是二极管:

有了二极管,随手搭个电路:

三角形代表二极管,箭头方向表示电流可通过的方向,AB是输入端,F是输出端。如果A不加电压,电流就会顺着A那条线流出,F端就没了电压;如果AB同时加电压,电流就会被堵在二极管的另一头,F端也就有了电压。假设把有电压看作1,没电压看作0,那么只有从AB端同时输入1,F端才会输出1,这就是“与门电路”,

同理,把电路改成这样,那么只要AB有一个输入1,F端就会输出1,这叫“或门电路”:

现在有了这些基本的逻辑门电路,离芯片就不远了。你可以设计出一种电路,它的功能是,把一串1和0,变成另一串1和0。

简单举个例子,给第二个和第四个输入端加电压,相当于输出0101,经过特定的电路,输出端可以变成1010,即第一个和第三个输出端有电压。

我们来玩个稍微复杂一点的局:

左边有8个输入端,右边有7个输出端,每个输出端对应一个发光管。从左边输入一串信号:00000101,经过中间一堆的电路,使得右边输出另一串信号:1011011。1代表有电压,0代表无电压,有电压就可以点亮对应的发光管,即7个发光管点亮了5个,于是,就得到了一个数字“5”,如上图所示。

终于,我们已经搞定了数字是如何显示的!如果你想进行1+1的加法运算,其电路的复杂程度就已经超过了99%的人的智商了,即便本僧亲自出手,设计电路的运算能力也抵不过一副算盘。

直到有一天,有人用18000只电子管,6000个开关,7000只电阻,10000只电容,50万条线组成了一个超级复杂的电路,诞生了人类第一台计算机,重达30吨,运算能力5000次/秒,还不及现在手持计算器的十分之一。不知道当时的工程师为了安装这堆电路,脑子抽筋了多少回。

接下来的思路就简单了,如何把这30吨东西,集成到指甲那么大的地方上呢?这就是芯片。

芯片制造与中国技术

为了把30吨的运算电路缩小,工程师们把多余的东西全扔了,直接在硅片上制作PN结和电路。下面从硅片出发,说说芯片的制作过程和中国所处的水平。

第一:硅

把这玩意儿氯化了再蒸馏,可以得到纯度很高的硅,切成片就是我们想要的硅片。硅的评判指标就是纯度,你想想,如果硅里有一堆杂质,那电子就别想在满轨道和空轨道之间跑顺畅。

太阳能级高纯硅要求99.9999%,这玩意儿全世界超过一半是中国产的,早被玩成了白菜价。芯片用的电子级高纯硅要求99.999999999%(别数了,11个9),几乎全赖进口,直到2018年江苏的鑫华公司才实现量产,目前年产0.5万吨,而中国一年进口15万吨。

难得的是,鑫华的高纯硅出口到了半导体强国韩国,品质应该还不错。不过,30%的制造设备还得进口……

高纯硅的传统霸主依然是德国Wacker和美国Hemlock(美日合资),中国任重而道远。

第二:晶圆

硅提纯时需要旋转,成品就长这样:

所以切片后的硅片也是圆的,因此就叫“晶圆”。这词是不是已经有点耳熟了?

切好之后,就要在晶圆上把成千上万的电路装起来的,干这活的就叫“晶圆厂”。各位拍脑袋想想,以目前人类的技术,怎样才能完成这种操作?

用原子操纵术?想多了,朋友!等你练成御剑飞行的时候,人类还不见得能操纵一个一个原子组成各种器件。晶圆加工的过程有点繁琐。

首先在晶圆上涂一层感光材料,这材料见光就融化,那光从哪里来?光刻机,可以用非常精准的光线,在感光材料上刻出图案,让底下的晶圆裸露出来。然后,用等离子体这类东西冲刷,裸露的晶圆就会被刻出很多沟槽,这套设备就叫刻蚀机。在沟槽里掺入磷元素,就得到了一堆N型半导体。

完成之后,清洗干净,重新涂上感光材料,用光刻机刻图,用刻蚀机刻沟槽,再撒上硼,就有了P型半导体。

实际过程更加繁琐,大致原理就是这么回事。有点像3D打印,把导线和其他器件一点点一层层装进去。

这块晶圆上的小方块就是芯片。芯片放大了看就是成堆成堆的电路,这些电路并不比那台30吨计算机的电路高明,最底层都是简单的门电路。只是采用了更多的器件,组成了更庞大的电路,运算性能自然就提高了。

据说这就是一个与非门电路:

提个问题:为啥不把芯片做的更大一点呢?这样不就可以安装更多电路了吗?性能不就赶上外国了嘛?

这个问题很有意思,答案出奇简单:钱!一块300mm直径的晶圆,16nm工艺可以做出100块芯片,10nm工艺可以做出210块芯片,于是价格就便宜了一半,在市场上就能死死摁住竞争对手,赚了钱又可以做更多研发,差距就这么拉开了。

说个题外话,中国军用芯片基本实现了自给自足,因为咱不计较钱嘛!可以把芯片做的大大的。另外,越大的硅片遇到杂质的概率越大,所以芯片越大良品率越低。总的来说,大芯片的成本远远高于小芯片,不过对军方来说,这都不叫事儿。

可别把“龙芯”和“汉芯”混为一谈

第三:设计与制造

用数以亿计的器件组成如此庞大的电路,想想就头皮发麻,所以芯片的设计异常重要,重要到了和材料技术相提并论的地步。

一个路口红绿灯设置不合理,就可能导致大片堵车。电子在芯片上跑来跑去,稍微有个PN结出问题,电子同样会堵车。这种精巧的线路设计,只有一种办法可以检验,那就是:用!大量大量的用!现在知道芯片成本的重要性了吧,因为你不会多花钱去买一台性能相同的电脑,而芯片企业没了市场份额,很容易陷入恶性循环。

正因为如此,芯片设计不光要烧钱,也需要时间沉淀,属于“烧钱烧时间”的核心技术。既然是核心技术,自然就会发展出独立的公司,所以芯片公司有三类:设计制造都做、只做设计、只做制造。

半导体是台湾少有的仍领先大陆的技术了,基于两岸实质上的分治状态,所以中国大陆和台湾暂且分开表述。

早期的设计制造都是一块儿做的,最有名的:美国英特尔、韩国三星、日本东芝、意大利法国的意法半导体;中国大陆的:华润微电子、士兰微;中国台湾的:旺宏电子等。

外国、台湾、大陆三方,最落后的就是大陆,产品多集中在家电遥控器之类的低端领域,手机、电脑这些高端芯片几乎空白!

2015年至2020年,国内半导体产业计划投资650亿美元,其中设备投资500亿美元,再其中480亿美元用于购买进口设备。

算下来,这几年中国年均投入130亿,而英特尔一家公司的研发投入就超过130亿美元。

论半导体设备,中国,任无比重、道无比远啊!

第五:封测

芯片做好后,得从晶圆上切下来,接上导线,装上外壳,顺便还得测试,这就叫封测。

封测又又又是台湾老大哥的天下,排名世界第一的日月光,后面还跟着一堆实力不俗的小弟:矽品、力成、南茂、欣邦、京元电子。

大陆的三大封测巨头,长电科技、华天科技、通富微电,混的都还不错,毕竟只是芯片产业的末端,技术含量不高。

中国芯

说起中国芯片,不得不提“汉芯事件”。2003年上海交通大学微电子学院院长陈进教授从美国买回芯片,磨掉原有标记,作为自主研发成果,骗取无数资金和荣誉,消耗大量社会资源,影响之恶劣可谓空前!以致于很长一段时间,科研圈谈芯色变,严重干扰了芯片行业的正常发展。
